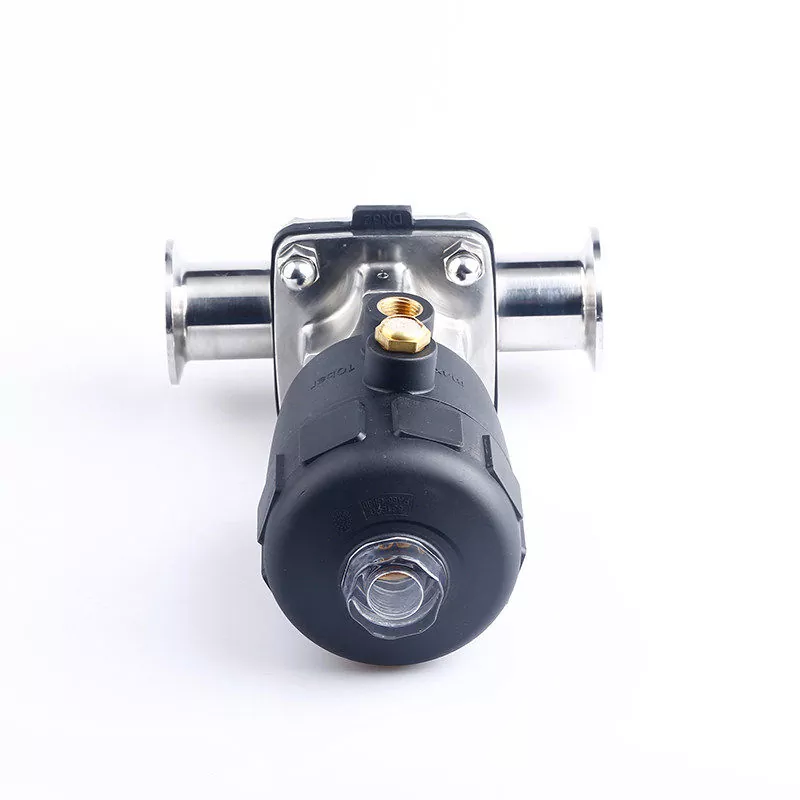

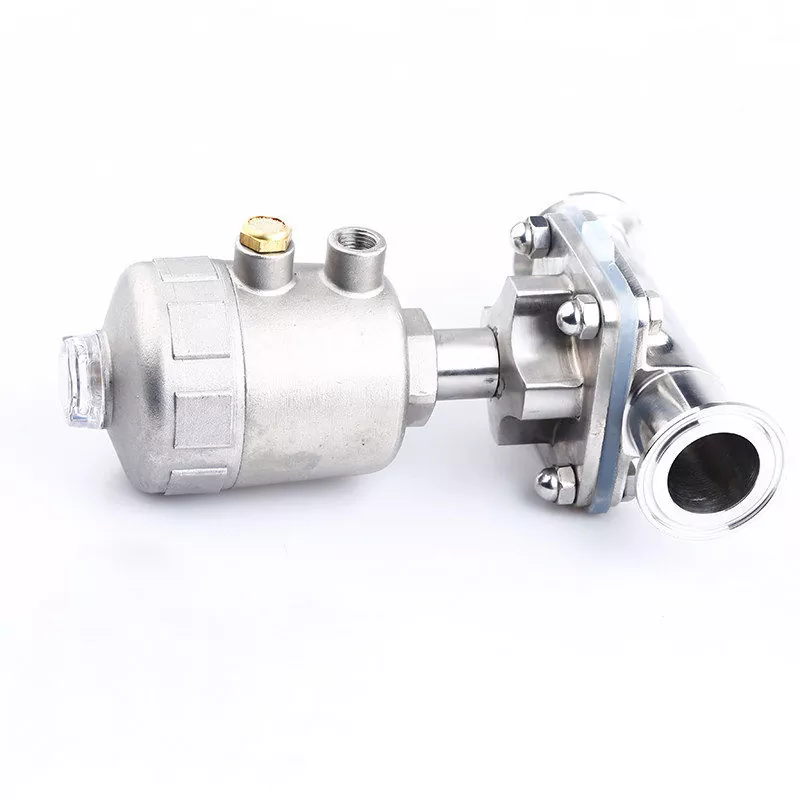

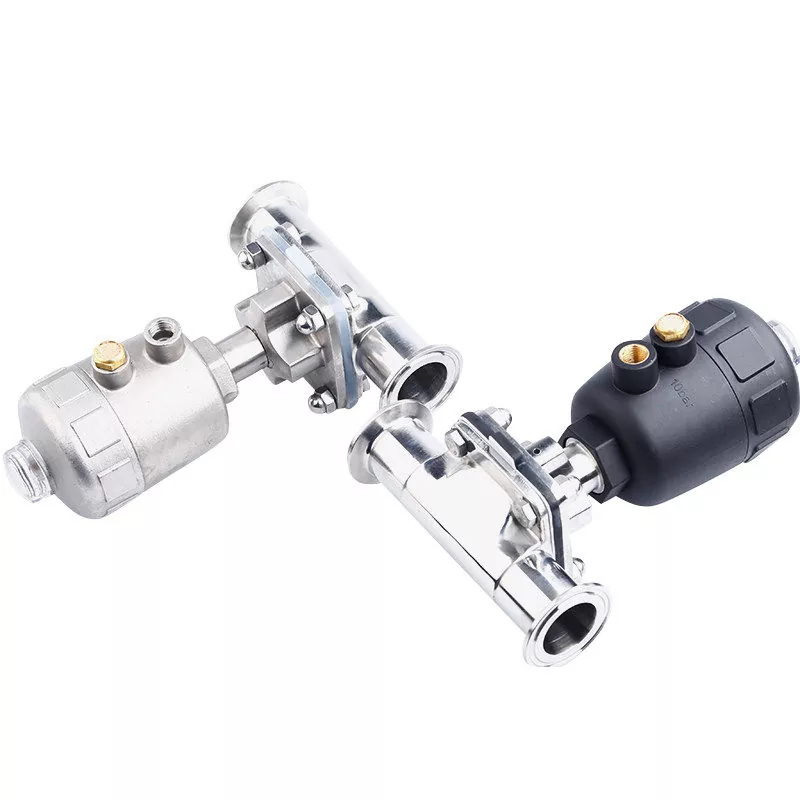

বায়ুসংক্রান্ত ডায়াফ্রাম ভালভ

DINGYUE বায়ুসংক্রান্ত মধ্যচ্ছদা ভালভ প্রক্রিয়া লাইনের জন্য তৈরি করা হয়েছে যেখানে সঠিক প্রবাহ সমন্বয় এবং কঠোর পরিচ্ছন্নতা সমানভাবে গুরুত্বপূর্ণ। একটি বায়ুসংক্রান্ত অ্যাকচুয়েটর দ্বারা চালিত, এটি ম্যানুয়াল অপারেশন ছাড়াই মসৃণ মিডিয়া নিয়ন্ত্রণ বজায় রেখে স্বয়ংক্রিয় খোলা এবং বন্ধ করতে সক্ষম করে। স্টেইনলেস স্টিলের নির্মাণ, স্বাস্থ্যকর ডায়াফ্রাম ডিজাইন এবং সহজে রক্ষণাবেক্ষণের কাঠামো এটিকে জীবাণুমুক্ত প্রক্রিয়াকরণ সরঞ্জাম, CIP সিস্টেম এবং উন্নত সুবিধাগুলিতে উচ্চ-বিশুদ্ধতা কুলিং লুপের জন্য উপযুক্ত করে তোলে। প্রতিটি ভালভ শিল্প পরিবেশের দাবিতে সামঞ্জস্যপূর্ণ কর্মক্ষমতা সমর্থন করার জন্য কঠোর মান নিয়ন্ত্রণের অধীনে তৈরি করা হয়।

স্পেসিফিকেশন বিবরণ

কিভাবে একটি বায়ুসংক্রান্ত অ্যাকচুয়েটর কাজ করে?

একটি বায়ুসংক্রান্ত অ্যাকুয়েটর একটি ভালভের খোলার এবং বন্ধের গতিবিধি নিয়ন্ত্রণ করতে সংকুচিত বায়ু ব্যবহার করে, স্বয়ংক্রিয় নিয়ন্ত্রণের সাথে ম্যানুয়াল অপারেশন প্রতিস্থাপন করে। একটি ডায়াফ্রাম ভালভ সিস্টেমে, অ্যাকচুয়েটর ডায়াফ্রামকে উপরে বা নীচে সরানোর জন্য প্রয়োজনীয় বল তৈরি করে, যা সুনির্দিষ্ট তরল বন্ধ এবং প্রবাহ নিয়ন্ত্রণের অনুমতি দেয়।

কাজের প্রক্রিয়া তিনটি প্রধান উপাদানের উপর ভিত্তি করে:

· এয়ার চেম্বার - সংকুচিত বায়ু গ্রহণ করে এবং বায়ুর চাপকে যান্ত্রিক শক্তিতে রূপান্তরিত করে।

· পিস্টন - ভালভ স্টেম চালনা করার জন্য বায়ুর চাপে চলে।

· স্প্রিং অ্যাসেম্বলি - একক-অভিনয় অ্যাকচুয়েটরগুলিতে রিটার্ন ফোর্স সরবরাহ করে।

স্যানিটারি অ্যাপ্লিকেশনের জন্য, একক-অভিনয় সাধারণত বন্ধ অ্যাকচুয়েটর সাধারণত নির্বাচন করা হয় কারণ এটি বায়ু সরবরাহ বাধাগ্রস্ত হলে স্বয়ংক্রিয়ভাবে শাট-অফ সুরক্ষা প্রদান করে।

একক-অভিনয় সাধারণত বন্ধ অ্যাকচুয়েটর কাজের প্রক্রিয়া

1. কোন বায়ু সরবরাহ নেই: ভালভ বন্ধ অবস্থান

যখন সংকুচিত বায়ু সরবরাহ করা হয় না, তখন অভ্যন্তরীণ স্প্রিং তার বর্ধিত অবস্থানে থাকে এবং অ্যাকচুয়েটর স্টেমকে নীচের দিকে ঠেলে দেয়।

নিম্নগামী শক্তি ডায়াফ্রামকে ভালভ সিটের বিরুদ্ধে শক্তভাবে চাপ দেয়, বায়ুসংক্রান্ত ডায়াফ্রাম ভালভকে বন্ধ রাখে এবং মিডিয়া প্রবাহকে বাধা দেয়।

এই সাধারণত বন্ধ (NC) নকশা একটি ব্যর্থ-নিরাপদ ফাংশন প্রদান করে। যদি উত্পাদন লাইনটি অপ্রত্যাশিতভাবে বায়ুচাপ হারায়, ভালভ স্বয়ংক্রিয়ভাবে বন্ধ অবস্থানে ফিরে আসে, যা ফুটো, পণ্যের ক্ষতি এবং সংবেদনশীল প্রক্রিয়াগুলিতে দূষণের ঝুঁকি প্রতিরোধে সহায়তা করে।

2. বায়ু সরবরাহ সক্রিয়: ভালভ খোলার অবস্থান

যখন কন্ট্রোল সিস্টেম একটি অপারেটিং সংকেত পাঠায়, সংকুচিত বায়ু অ্যাকচুয়েটর চেম্বারে প্রবেশ করে এবং পিস্টনের উপর চাপ সৃষ্টি করে।

অ্যাকচুয়েটরের ভিতরে স্প্রিং সংকুচিত করার সময় বায়ু বাহিনী পিস্টনকে উপরের দিকে ঠেলে দেয়। পিস্টন নড়াচড়া করার সাথে সাথে সংযুক্ত স্টেমটি ডায়াফ্রামটিকে সিলিং পৃষ্ঠ থেকে দূরে সরিয়ে দেয়, যা পাইপলাইনের মধ্য দিয়ে তরল প্রবাহিত হতে দেয়।

এই স্বয়ংক্রিয় ক্রিয়াকলাপটি দ্রুত প্রতিক্রিয়া, রিমোট কন্ট্রোল, এবং ঘন ঘন সাইকেল চালানোর প্রয়োজন এমন উত্পাদন সিস্টেমে ধারাবাহিক ভালভ চলাচল সক্ষম করে।

3. বায়ু সরবরাহ মুক্তি: ভালভ বন্ধ অবস্থানে ফিরে আসে

সংকুচিত বায়ু নির্গত হলে, অ্যাকচুয়েটর চেম্বারের ভিতরে চাপ কমে যায়।

বায়ুর চাপ পিস্টনকে অবস্থানে না রেখে, স্প্রিং তার আসল অবস্থায় ফিরে আসে এবং পিস্টন এবং কান্ডকে নীচের দিকে ঠেলে দেয়। ডায়াফ্রাম ভালভ সিটের দিকে ফিরে যায়, ভালভ বন্ধ করে এবং তরল প্রবাহ বন্ধ করে।

এই স্বয়ংক্রিয় রিসেট ফাংশন নিশ্চিত করে যে ভালভ প্রতিটি অপারেশন চক্রের পরে একটি নিরাপদ বন্ধ অবস্থানে ফিরে আসে।

ডাবল-অ্যাক্টিং অ্যাকচুয়েটর বিকল্প

একটি ডাবল-অ্যাক্টিং অ্যাকচুয়েটর স্প্রিং-রিটার্ন ডিজাইন থেকে ভিন্নভাবে কাজ করে। রিটার্ন স্প্রিং ব্যবহার করার পরিবর্তে, এটি পিস্টনের উভয় পাশে সরবরাহ করা সংকুচিত বাতাসের উপর নির্ভর করে।

খোলা: বায়ু নীচের চেম্বারে প্রবেশ করে এবং ভালভ খুলতে পিস্টনকে উপরের দিকে ঠেলে দেয়।

· বন্ধ: বায়ু উপরের চেম্বারে প্রবেশ করে এবং ভালভ বন্ধ করতে পিস্টনকে নীচের দিকে ঠেলে দেয়।

যেহেতু উভয় নড়াচড়াই বায়ুচাপের দ্বারা চালিত হয়, তাই ডাবল-অ্যাক্টিং অ্যাকচুয়েটরগুলি একটি স্প্রিং এর প্রতিরোধ ছাড়াই দ্রুত খোলার এবং বন্ধ করার গতি প্রদান করতে পারে। তারা স্বয়ংক্রিয় সিস্টেমের জন্য উপযুক্ত যেখানে অবিচ্ছিন্ন বায়ু সরবরাহ পাওয়া যায় এবং দ্রুত ভালভ প্রতিক্রিয়া প্রয়োজন।

আপনার সিস্টেমের জন্য সঠিক অ্যাকচুয়েটর নির্বাচন করা হচ্ছে

একক-অভিনয় অ্যাকচুয়েটরগুলি স্যানিটারি প্রক্রিয়াগুলির জন্য পছন্দ করা হয় যেখানে নিরাপত্তা বন্ধ করা গুরুত্বপূর্ণ, যখন ডাবল-অ্যাক্টিং অ্যাকচুয়েটরগুলি প্রায়শই উচ্চ-ফ্রিকোয়েন্সি অটোমেশনের জন্য বেছে নেওয়া হয় যার জন্য দ্রুত অপারেশন প্রয়োজন।

সঠিক অ্যাকচুয়েটর নির্বাচন সিস্টেমের নকশা, বায়ুর প্রাপ্যতা, অপারেটিং ফ্রিকোয়েন্সি এবং প্রক্রিয়া সুরক্ষা প্রয়োজনীয়তার মতো বিষয়গুলির উপর নির্ভর করে।

উৎপাদন প্রক্রিয়া

· যথার্থ ফোরজিং: আমরা বায়ুসংক্রান্ত মধ্যচ্ছদা ভালভ বডি নকল করতে উচ্চ-মানের স্টেইনলেস স্টীল ব্যবহার করি।

· উচ্চ-নির্ভুল যন্ত্র: আমরা সিএনসি মেশিন ব্যবহার করি প্রবাহের পথকে আকৃতি দিতে এবং ভিতরের পৃষ্ঠকে মিরর ফিনিস করতে পালিশ করতে। এটি একটি মৃত-পা-মুক্ত নকশা তৈরি করে যা পরিষ্কার করা সহজ।

· ডায়াফ্রাম উত্পাদন: বায়ুসংক্রান্ত মধ্যচ্ছদা ভালভের "হার্ট" একটি যৌগিক মধ্যচ্ছদা (PTFE + রাবার)। এটি দীর্ঘমেয়াদী ব্যবহারের জন্য রাসায়নিক প্রতিরোধী এবং খুব নমনীয় হতে ডিজাইন করা হয়েছে।

· কঠোর পরীক্ষা: সমস্ত অংশ একটি পরিষ্কার ঘরে একত্রিত করা হয় এবং শূন্য ফুটো নিশ্চিত করতে উচ্চ-চাপ পরীক্ষায় উত্তীর্ণ হয়।

কেন বিভিন্ন ধরনের স্যানিটারি ভালভ প্রয়োজন?

একটি স্যানিটারি তরল ব্যবস্থায়, ভালভগুলি কেবল প্রবাহ শুরু বা বন্ধ করার চেয়ে আরও অনেক কিছু করে। বিভিন্ন উত্পাদন প্রক্রিয়ার মধ্যে বিভিন্ন মিডিয়া বৈশিষ্ট্য, স্বাস্থ্যবিধি প্রয়োজনীয়তা, চাপের অবস্থা এবং পরিষ্কারের পদ্ধতি জড়িত। জীবাণুমুক্ত ফার্মাসিউটিক্যাল উৎপাদনের জন্য উপযুক্ত একটি ভালভ পানীয় স্থানান্তর লাইন বা উচ্চ-সান্দ্রতা পণ্য সিস্টেমের জন্য সঠিক পছন্দ নাও হতে পারে।

এই কারণেই শিল্পগুলি বিভিন্ন স্যানিটারি ভালভ ডিজাইন ব্যবহার করে। প্রতিটি কাঠামো নির্দিষ্ট প্রক্রিয়ার চ্যালেঞ্জ, পরিচ্ছন্নতার ভারসাম্য, প্রবাহের দক্ষতা, রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং অপারেটিং নির্ভরযোগ্যতা সমাধানের জন্য তৈরি করা হয়েছে।

1. স্যানিটারি ডায়াফ্রাম ভালভ - জটিল স্বাস্থ্যবিধি প্রয়োগের জন্য

ফার্মাসিউটিক্যাল, বায়োটেকনোলজি এবং অন্যান্য উচ্চ-বিশুদ্ধতা প্রক্রিয়ায়, দূষণ প্রতিরোধ করা প্রথম অগ্রাধিকার। স্যানিটারি ডায়াফ্রাম ভালভগুলি এই অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে এমনকি অল্প পরিমাণে ধরে রাখা মিডিয়া পণ্যের গুণমানকে প্রভাবিত করতে পারে।

ডায়াফ্রাম ভালভ প্রক্রিয়া এবং প্রক্রিয়া তরল মধ্যে একটি সিল বিচ্ছেদ তৈরি করে। এই কাঠামোটি এমন জায়গাগুলিকে হ্রাস করে যেখানে তরল আটকে থাকতে পারে এবং সিআইপি বা এসআইপি পদ্ধতির মাধ্যমে ভালভকে পরিষ্কার করা সহজ করে তোলে। জীবাণুমুক্ত মিডিয়া স্থানান্তর, বিশুদ্ধ জল ব্যবস্থা এবং সংবেদনশীল জৈবিক প্রক্রিয়াগুলির জন্য, ডায়াফ্রাম ভালভগুলি প্রক্রিয়ার অখণ্ডতা বজায় রাখার জন্য একটি নির্ভরযোগ্য সমাধান প্রদান করে।

অন্যান্য ভালভ ডিজাইনের সাথে তুলনা করে, ডায়াফ্রাম ভালভগুলি সাধারণত ভারী-শুল্ক প্রবাহ পরিচালনার পরিবর্তে পরিচ্ছন্নতার জন্য পছন্দ করা হয়। এগুলি মাঝারি চাপের অবস্থা এবং অ্যাপ্লিকেশনগুলির জন্য আরও উপযুক্ত যেখানে সর্বাধিক প্রবাহ ক্ষমতার চেয়ে স্বাস্থ্যবিধি নিয়ন্ত্রণ বেশি গুরুত্বপূর্ণ।

2. স্যানিটারি বাটারফ্লাই ভালভ - দক্ষ বড় আয়তনের তরল স্থানান্তরের জন্য

খাদ্য, পানীয় এবং দুগ্ধ উৎপাদন লাইনে প্রায়ই প্রতিদিন পাইপলাইনের মাধ্যমে প্রচুর পরিমাণে তরল চলাচলের প্রয়োজন হয়। এই অ্যাপ্লিকেশনগুলিতে, স্যানিটারি প্রজাপতি ভালভগুলি ব্যাপকভাবে ব্যবহৃত হয় কারণ তারা একটি সাধারণ এবং কমপ্যাক্ট কাঠামোর সাথে দক্ষ প্রবাহ নিয়ন্ত্রণ সরবরাহ করে।

লাইটওয়েট ডিজাইন এগুলিকে বড় পাইপের আকারের জন্য ব্যবহারিক করে তোলে, যখন দ্রুত কোয়ার্টার-টার্ন অপারেশন উত্পাদন এবং পরিষ্কারের চক্রের সময় দ্রুত খোলা এবং বন্ধ করার অনুমতি দেয়। এগুলি সাধারণত স্টোরেজ ট্যাঙ্ক, স্থানান্তর পাইপলাইন এবং সিআইপি সিস্টেমগুলিতে ইনস্টল করা হয় যেখানে নির্ভরযোগ্য অপারেশন এবং সহজ রক্ষণাবেক্ষণ গুরুত্বপূর্ণ।

ডায়াফ্রাম ভালভের সাথে তুলনা করে, প্রজাপতি ভালভগুলি বড় ব্যাসের স্যানিটারি পাইপিংয়ের জন্য আরও লাভজনক পছন্দ অফার করে। যাইহোক, ডিস্কটি অপারেশন চলাকালীন ফ্লো প্যাসেজের ভিতরে থাকে, যা সামান্য প্রবাহ প্রতিরোধের সৃষ্টি করতে পারে। অতি-বিশুদ্ধ অ্যাপ্লিকেশনগুলির জন্য যেগুলির জন্য তরল ধারণের সর্বনিম্ন সম্ভাব্য ঝুঁকি প্রয়োজন, অন্যান্য ভালভ ডিজাইনগুলি আরও উপযুক্ত হতে পারে।

3. স্যানিটারি বল ভালভ - উচ্চ-প্রবাহ এবং সান্দ্র মিডিয়া পরিচালনার জন্য

সমস্ত স্যানিটারি সিস্টেম কম-সান্দ্রতা তরল যেমন জল পরিচালনা করে না। অনেক খাদ্য এবং শিল্প প্রক্রিয়ায় ঘন পণ্য জড়িত থাকে, যার মধ্যে সিরাপ, সস, ঘনীভূত পদার্থ এবং অন্যান্য সান্দ্র উপাদান রয়েছে যার জন্য মসৃণ এবং অনিয়ন্ত্রিত প্রবাহের প্রয়োজন হয়।

স্যানিটারি বল ভালভগুলি একটি পূর্ণ-বন্দর প্রবাহ পথের সাথে ডিজাইন করা হয়েছে যা মিডিয়াকে সম্পূর্ণরূপে খোলার সময় ন্যূনতম চাপ হ্রাস সহ পাস করতে দেয়। এটি এগুলিকে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে প্রবাহের দক্ষতা বজায় রাখা এবং মোটা উপকরণগুলি পরিচালনা করা গুরুত্বপূর্ণ বিবেচ্য বিষয়।

প্রজাপতি ভালভের সাথে তুলনা করে, বল ভালভগুলি মিডিয়া স্থানান্তর দাবি করার জন্য একটি আরও খোলা প্রবাহ চ্যানেল এবং আরও ভাল কর্মক্ষমতা প্রদান করে। যাইহোক, ঐতিহ্যগত বল ভালভ কাঠামোতে অভ্যন্তরীণ গহ্বর থাকতে পারে যেখানে অবশিষ্ট তরল সংগ্রহ করতে পারে। কঠোর স্বাস্থ্যকর প্রয়োগের জন্য, সিস্টেমের পরিচ্ছন্নতা বজায় রাখার জন্য সঠিক ভালভ ডিজাইন, পৃষ্ঠের সমাপ্তি এবং পরিষ্কারের পদ্ধতিগুলি অপরিহার্য।

আপনার আবেদনের জন্য সঠিক স্যানিটারি ভালভ নির্বাচন করা

সঠিক স্যানিটারি ভালভ নির্ভর করে প্রক্রিয়াটির প্রকৃত প্রয়োজনীয়তার উপর, যার মধ্যে রয়েছে মিডিয়ার ধরন, পরিচ্ছন্নতার স্তর, পাইপলাইনের আকার, অপারেটিং চাপ এবং পরিষ্কারের পদ্ধতি।

· ফার্মাসিউটিক্যাল এবং বায়োপ্রসেসিং সিস্টেম সাধারণত দূষণ প্রতিরোধ এবং জীবাণুমুক্ত অপারেশনকে অগ্রাধিকার দেয়।

· খাদ্য, পানীয় এবং দুগ্ধের লাইনে প্রায়ই বৃহৎ আয়তনের স্থানান্তরের জন্য দক্ষ প্রবাহ নিয়ন্ত্রণের প্রয়োজন হয়।

· উচ্চ-সান্দ্রতা পণ্যগুলির জন্য মসৃণ এবং কম সীমাবদ্ধ প্রবাহ পথ সহ ভালভের প্রয়োজন হতে পারে।

DINGYUE স্যানিটারি বাটারফ্লাই ভালভ, স্যানিটারি বল ভালভ এবং হাইজেনিক ডায়াফ্রাম ভালভ সহ স্যানিটারি ভালভ সলিউশনের সম্পূর্ণ পরিসর প্রদান করে, যা গ্রাহকদের ফার্মাসিউটিক্যাল, ফুড প্রসেসিং, সেমিকন্ডাক্টর এবং তরল কুলিং অ্যাপ্লিকেশনের জন্য উপযুক্ত প্রবাহ নিয়ন্ত্রণ সরঞ্জাম নির্বাচন করতে সহায়তা করে।
