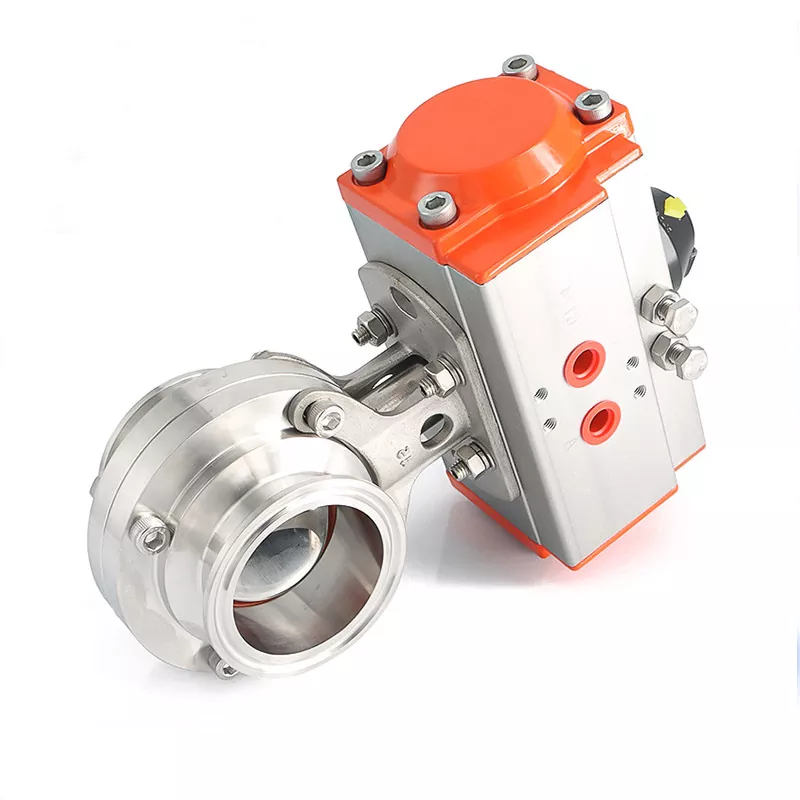

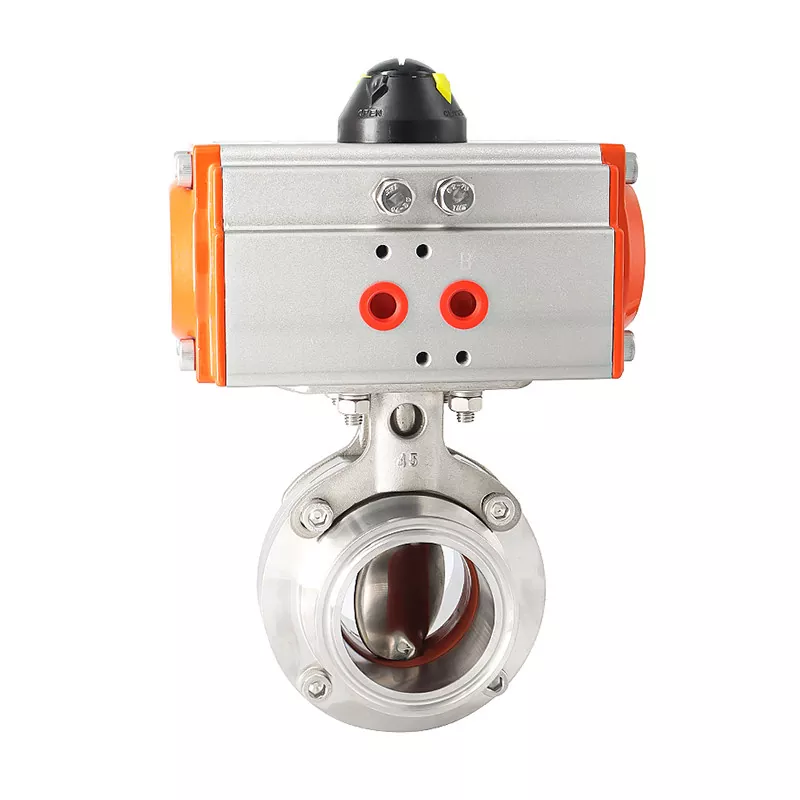

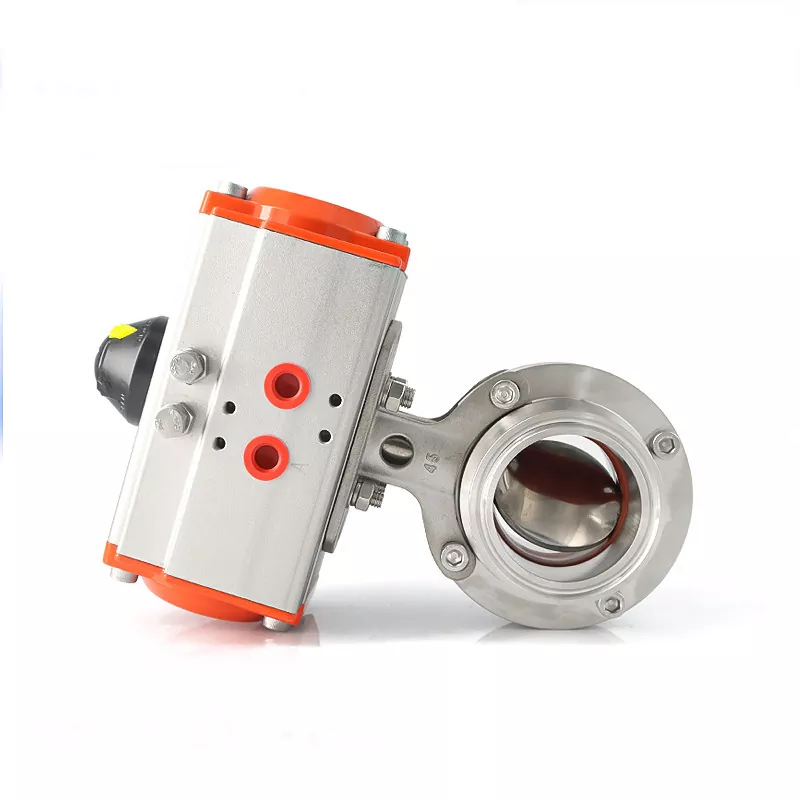

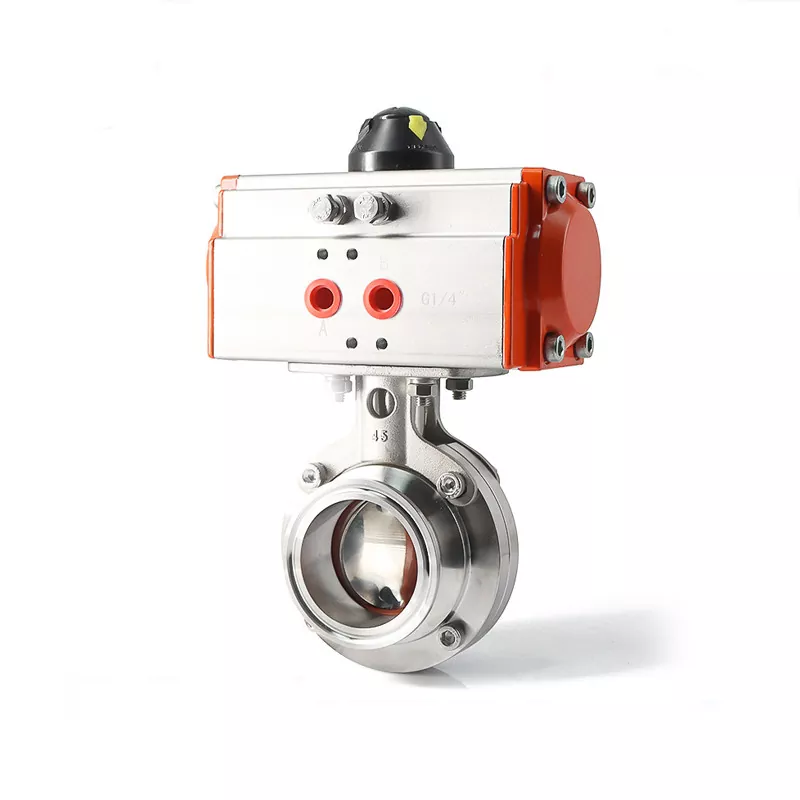

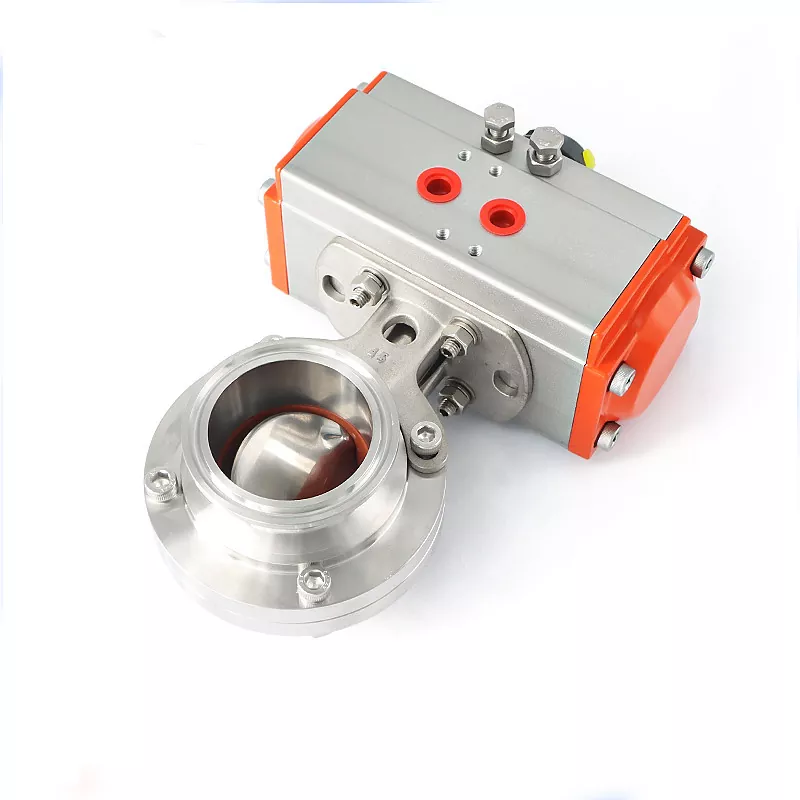

অনুভূমিক বায়ুসংক্রান্ত স্যানিটারি বাটারফ্লাই ভালভ

স্ট্যান্ডার্ড বডি এবং ডিস্ক উপাদান হিসাবে 316L স্টেইনলেস স্টিল থেকে তৈরি, অনুভূমিক বায়ুসংক্রান্ত স্যানিটারি বাটারফ্লাই ভালভ EPDM, PTFE বা FKM সিলিং বিকল্পগুলির সাথে উপলব্ধ। গ্রাহকরা তাদের সরঞ্জাম এবং পাইপিংয়ের প্রয়োজনীয়তা মেলানোর জন্য বিভিন্ন বায়ুসংক্রান্ত অ্যাকুয়েটর প্রকার, অবস্থান নির্দেশক, মাউন্টিং বন্ধনী এবং স্যানিটারি সংযোগগুলিও নির্বাচন করতে পারেন।

DINGYUE খাদ্য ও পানীয়, বায়োফার্মাসিউটিক্যাল, সূক্ষ্ম রাসায়নিক এবং ডেটা সেন্টার লিকুইড কুলিং অ্যাপ্লিকেশনগুলিতে স্যানিটারি ভালভ সরবরাহ করে, উপাদানের সন্ধানযোগ্যতা, নির্ভুলতা মেশিনিং এবং 100% প্রযোজ্য ভালভ চাপ পরীক্ষার সাথে সামঞ্জস্যপূর্ণ B2B সরবরাহ সমর্থন করে।

ভালভ কিভাবে কাজ করে

অপারেটিং নীতিটি বায়ুসংক্রান্ত অ্যাকচুয়েশনের সাথে কোয়ার্টার-টার্ন বাটারফ্লাই ভালভকে একত্রিত করে।

অপারেটিং সিকোয়েন্স

সংকুচিত বায়ু → বায়ুসংক্রান্ত অ্যাকচুয়েটর → ভালভ স্টেম → ডিস্ক ঘূর্ণন → প্রবাহ নিয়ন্ত্রণ

সংকুচিত বায়ু যখন অ্যাকচুয়েটরে প্রবেশ করে, তখন অ্যাকচুয়েটর ঘূর্ণনশীল আন্দোলন তৈরি করে যা প্রজাপতি ডিস্ককে ঘুরিয়ে দেয়।

ওপেন পজিশন

ডিস্কটি প্রায় পাইপলাইনের সাথে সারিবদ্ধভাবে ঘোরে, যা তরলকে ভালভের মধ্য দিয়ে যেতে দেয়।

বন্ধ অবস্থান

পাইপলাইন বন্ধ করে ডিস্কটি প্রবাহের পথ জুড়ে ঘোরে।

স্বয়ংক্রিয় অপারেশন

বায়ুসংক্রান্ত অ্যাকচুয়েটরটি প্ল্যান্টের নিয়ন্ত্রণ ব্যবস্থা থেকে সংকেত গ্রহণ করতে পারে, প্রক্রিয়া ক্রম অনুসারে স্বয়ংক্রিয় খোলা এবং বন্ধ করতে সক্ষম করে।

এটি ভালভটিকে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে অপারেটরদের পাইপিং সিস্টেমের প্রতিটি ভালভ ম্যানুয়ালি অ্যাক্সেস না করে পুনরাবৃত্তিযোগ্য ভালভ অপারেশনের প্রয়োজন হয়।

ব্যর্থ-নিরাপদ বিকল্প

নির্বাচিত অ্যাকুয়েটরের উপর নির্ভর করে:

· ডাবল-অ্যাক্টিং: বায়ু খোলা এবং বন্ধ উভয়ই পরিচালনা করে।

· সাধারণত বন্ধ (NC): বায়ু অপসারণ করা হলে স্প্রিং ফোর্স ভালভকে বন্ধ অবস্থানের দিকে ফিরিয়ে দেয়।

· সাধারণত খোলা (NO): বায়ু সরানো হলে স্প্রিং ফোর্স ভালভকে খোলা অবস্থানের দিকে ফিরিয়ে দেয়।

সঠিক কনফিগারেশন প্রক্রিয়া নিয়ন্ত্রণ কৌশল এবং প্রয়োজনীয় ব্যর্থতার অবস্থানের উপর নির্ভর করে।

উপকরণ এবং প্রযুক্তিগত বিশেষ উল্লেখ

কী ইঞ্জিনিয়ারিং সুবিধা

কমপ্যাক্ট বায়ুসংক্রান্ত কনফিগারেশন

বায়ুসংক্রান্ত অ্যাকুয়েটর ভালভ হ্যান্ডেলে ম্যানুয়াল অ্যাক্সেসের প্রয়োজন ছাড়াই স্বয়ংক্রিয় অপারেশন সরবরাহ করে, এটি সরঞ্জাম সমাবেশ এবং কেন্দ্রীভূত প্রক্রিয়া নিয়ন্ত্রণের জন্য ব্যবহারিক করে তোলে।

স্বাস্থ্যকর স্টেইনলেস স্টীল নির্মাণ

স্ট্যান্ডার্ড 316L স্টেইনলেস স্টীল কনফিগারেশন জারা প্রতিরোধের প্রদান করে এবং স্বাস্থ্যকর এবং উচ্চ-বিশুদ্ধতা তরল পরিবেশের চাহিদার জন্য উপযুক্ত।

মসৃণ অভ্যন্তরীণ পৃষ্ঠ

নির্দিষ্ট কনফিগারেশনের জন্য Ra ≤ 0.8 μm এর একটি অভ্যন্তরীণ পৃষ্ঠ ফিনিস উপলব্ধ, যেখানে প্রক্রিয়া মিডিয়া জমা হতে পারে এমন অঞ্চলগুলি হ্রাস করতে সহায়তা করে।

নমনীয় sealing উপকরণ

EPDM স্ট্যান্ডার্ড সীল হিসাবে দেওয়া হয়, যখন PTFE এবং FKM বিভিন্ন রাসায়নিক বা তাপমাত্রা বৈশিষ্ট্য প্রয়োজন অ্যাপ্লিকেশনের জন্য উপলব্ধ।

একাধিক সংযোগ কনফিগারেশন

ট্রাই-ক্ল্যাম্প, থ্রেডেড/ইউনিয়ন এবং বাট-ওয়েল্ডেড কনফিগারেশন ভালভকে বিভিন্ন স্যানিটারি পাইপিং সিস্টেমের সাথে মেলাতে দেয়।

কনফিগারযোগ্য অ্যাকচুয়েশন

ডাবল-অভিনয়, সাধারণত বন্ধ এবং সাধারণত খোলা বায়ুসংক্রান্ত অ্যাকচুয়েটর কনফিগারেশন ইঞ্জিনিয়ারদের প্রক্রিয়া অনুযায়ী অপারেটিং লজিক নির্বাচন করতে দেয়।

ট্রেসযোগ্য উপাদান নিয়ন্ত্রণ

DINGYUE ম্যাটেরিয়াল টেস্ট রিপোর্ট (MTR) এবং প্রযোজ্য অর্ডারের জন্য হিট-নম্বর ট্রেসেবিলিটি প্রদান করে, সরবরাহ প্রক্রিয়া জুড়ে উপাদান যাচাইকরণ সমর্থন করে।

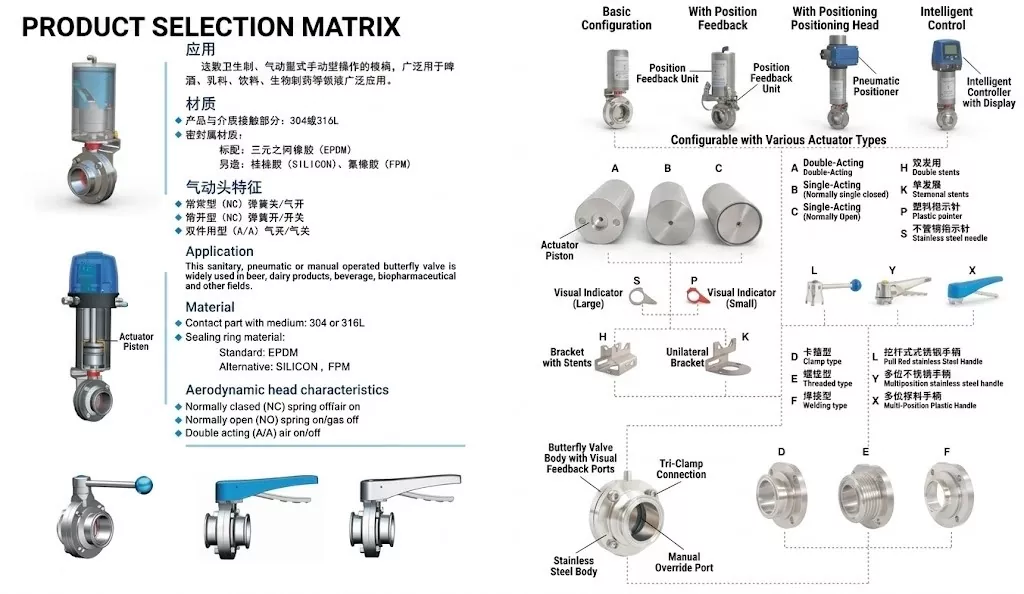

বায়ুসংক্রান্ত অ্যাকচুয়েটর নির্বাচন

অ্যাকচুয়েটর নির্ধারণ করে কিভাবে স্যানিটারি বাটারফ্লাই ভালভ বায়ুসংক্রান্ত সংকেতগুলিতে সাড়া দেয় এবং বায়ু সরবরাহ ব্যাহত হলে কী ঘটে।

ডাবল-অ্যাক্টিং অ্যাকচুয়েটর

কোড: A

বায়ুচাপ খোলা এবং বন্ধ উভয় জন্য ব্যবহৃত হয়।

এর জন্য উপযুক্ত:

· স্বয়ংক্রিয় প্রক্রিয়া লাইন

· ঘন ঘন সাইকেল চালানো

· ক্রমাগত সংকুচিত-এয়ার সরবরাহ সহ সিস্টেম

· অ্যাপ্লিকেশনগুলির জন্য নিয়ন্ত্রিত খোলার এবং বন্ধের প্রয়োজন

একক-অভিনয় সাধারণত বন্ধ

কোড: বি

অ্যাকচুয়েটর ভালভ খোলার জন্য সংকুচিত বায়ু ব্যবহার করে, যখন বায়ুর চাপ সরানো হয় তখন বসন্ত শক্তি এটিকে বন্ধ অবস্থানের দিকে ফিরিয়ে দেয়।

প্রস্তাবিত যখন প্রক্রিয়াটি একটি ব্যর্থ-বন্ধ কনফিগারেশনের প্রয়োজন হয়।

একক-অভিনয় সাধারণত খোলা

কোড: সি

অ্যাকচুয়েটর ভালভ বন্ধ করার জন্য সংকুচিত বায়ু ব্যবহার করে, যখন বায়ুচাপ সরানো হয় তখন বসন্ত শক্তি এটিকে উন্মুক্ত অবস্থানের দিকে ফিরিয়ে দেয়।

যখন প্রক্রিয়াটির জন্য একটি ব্যর্থ-ওপেন কনফিগারেশনের প্রয়োজন হয় তখন প্রস্তাবিত৷

অবস্থান নির্দেশক বিকল্প

S — স্টেইনলেস স্টীল নির্দেশক

শিল্প পরিবেশের চাহিদার জন্য উপযুক্ত একটি টেকসই যান্ত্রিক সূচক।

P — প্লাস্টিক হাই-ভিজিবিলিটি ইন্ডিকেটর

ভালভ অবস্থানের সহজ চাক্ষুষ সনাক্তকরণের জন্য ডিজাইন করা একটি হালকা ওজনের সূচক।

সংযোগ এবং মাউন্ট বিকল্প

সংযোগ এবং মাউন্টিং কনফিগারেশন বিদ্যমান পাইপিং সিস্টেম এবং উপলব্ধ ইনস্টলেশন স্থান অনুযায়ী নির্বাচন করা উচিত।

ট্রাই-ক্ল্যাম্প সংযোগ — ডি

স্বাস্থ্যকর প্রক্রিয়াকরণ সিস্টেমে ব্যাপকভাবে ব্যবহৃত একটি দ্রুত-মুক্ত স্যানিটারি সংযোগ।

সুবিধার মধ্যে রয়েছে:

· সহজ ইনস্টলেশন

· দ্রুত disassembly

· সুবিধাজনক রক্ষণাবেক্ষণ

· স্যানিটারি পাইপিং সিস্টেমের জন্য উপযুক্ত

থ্রেডেড / ইউনিয়ন সংযোগ — ই

থ্রেডেড বা ইউনিয়ন-শৈলী সংযোগের প্রয়োজন হয় এমন পাইপিং সিস্টেমের জন্য ডিজাইন করা হয়েছে।

এই বিকল্পটি বিবেচনা করা যেতে পারে যখন পার্শ্ববর্তী সরঞ্জামগুলি সামঞ্জস্যপূর্ণ স্বাস্থ্যকর থ্রেডেড ইন্টারফেস ব্যবহার করে।

বাট-ওয়েল্ডেড সংযোগ — F

স্থায়ী পাইপিং ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।

বাট-ঝালাই সংযোগগুলি ব্যবহার করা যেতে পারে যেখানে ভালভ সরাসরি প্রক্রিয়া পাইপিংয়ের সাথে একত্রিত হয় এবং ঘন ঘন অপসারণের প্রয়োজন হয় না।

মাউন্ট বন্ধনী

H — হেভি-ডিউটি ​​ডাবল-পার্শ্বযুক্ত বন্ধনী

যান্ত্রিক স্থিতিশীলতা গুরুত্বপূর্ণ যেখানে অ্যাপ্লিকেশনের জন্য একটি শক্তিশালী অ্যাকচুয়েটর-টু-ভালভ মাউন্টিং কনফিগারেশন প্রদান করে।

K — একক-পার্শ্বযুক্ত বন্ধনী

আরো কমপ্যাক্ট মাউন্টিং কনফিগারেশন যেখানে ইনস্টলেশন স্পেস বা সেন্সর অবস্থান বিবেচনা করা প্রয়োজন।

সরঞ্জাম প্রস্তুতকারকদের জন্য, উত্পাদনের আগে অ্যাকচুয়েটর অভিযোজন এবং পার্শ্ববর্তী ক্লিয়ারেন্স নিশ্চিত করা উচিত।

অ্যাপ্লিকেশন শিল্প

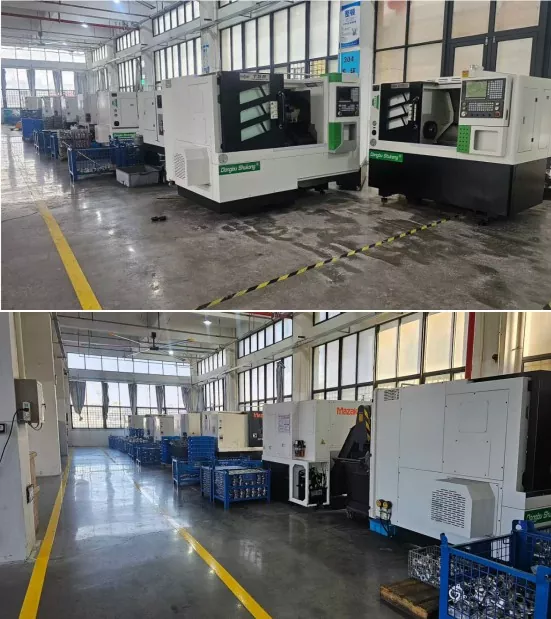

উন্নত উত্পাদন কর্মশালা

আমাদের কারখানার দেয়ালে সেই চিহ্নগুলি দেখুন? আমরা আমাদের বিভিন্ন ধরনের স্টেইনলেস স্টিল রাখি—যেমন SS304 এবং SS316—তাদের নিজস্ব মেশিন দিয়ে সম্পূর্ণ আলাদা জায়গায়। আমরা কখনও তাদের মিশ্রিত করি না। এটি গ্যারান্টি দেয় যে আপনি যখন প্রিমিয়াম, মরিচা-প্রতিরোধী ধাতুর জন্য অর্থ প্রদান করেন, তখন আপনি যা প্রদান করেছেন ঠিক তা পাবেন।
